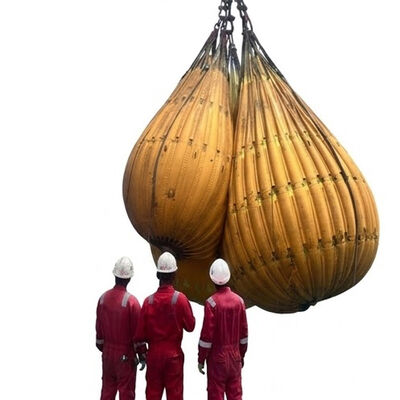

Tasse di prova di carico idrico a prova di perdite cuciture saldate Non sono richiesti pesi solidi
Hongruntong Marine Load Testing Water Bags are purpose-engineered flexible lifting weights designed specifically for the demanding requirements of offshore hydrocarbon production and subsea construction support activities. The product family encompasses a comprehensive range of capacities from compact 500 kg units suitable for lifeboat davit testing to 85-tonne behemoths capable of proof loading the largest pedestal cranes deployed on deepwater floating production systems.
Caso di studio: Ricertificazione della gru a piedistallo per navi da trivellazione in acque profonde ¢ Golfo del Messico
A sixth-generation deepwater drillship operating under long-term charter to a major international oil company required the five-year recertification of its two 85-tonne capacity main deck cranes while on station at the operator's Gulf of Mexico development fieldIl programma operativo della navicella di trivellazione ha permesso una finestra meteorologica massima di 72 ore per il completamento di entrambe le prove della gru,e la posizione remota ha escluso ogni possibilità di mobilitare pesi di prova solidi da strutture a terra.
Hongruntong Marine supplied two 85-tonne capacity water bags configured with extended 30-meter fill hoses and stainless steel camlock fittings matched to the drillship's firewater pump discharge connections. Each bag was delivered with a serialized calibration certificate documenting the as-built empty weight and the precise fill volume required to achieve the rated 85-tonne test load when filled with seawater of the specific gravity measured at the drillship's operating location.
L'intera sequenza di prova per entrambe le gru è stata completata in 31 ore, dalla mobilitazione del primo sacchetto al deposito del secondo, ben entro la finestra meteorologica disponibile. The drillship's marine superintendent subsequently directed that Hongruntong Marine be designated as the sole source for all future water bag requirements across the operator's entire contracted drillship fleet.
Specificità
| Nome |
Sacchetti di acqua per la prova del carico |
| Applicazione |
Prova di carico di prova, prova di carico offshore, prova di carico strutturale, prova di carico navale, prova di attrezzature industriali, ricerca e sviluppo |
| Contenuto |
Cloruro di polivinile al 100% |
| Ftalati |
7P senza ftalati (comprende tutti i ftalati elencati nella CAL Prop 65, CPSIA e REACH) |
| Dimensione del materiale di supporto |
1.8/2.0 MM X 1.55M, spessore prodotto su richiesta |
| Peso |
37.1 once yard quadrato/ 1450 +- 50 GSM |
| Speciale |
Resistente ai raggi UV, privo di 7P ftalati, privo di BPA / Tris / formaldeide, non contiene minerali di conflitto |
| Istruzioni per la cura |
Sciacquare con acqua fresca e asciugare con l'aria, non conservare con acqua di mare e tenere lontano da fonti di calore |
| Dimensioni disponibili |
5000 kg, 8.000 kg, 10.000 kg, 15.000 kg, 20.000 kg, 30.000 kg, 50.000 kg, 100.000 kg, taglie speciali |
| Produttori OEM |
Sostenuto |
Tabella delle specifiche dettagliate
| Modello |
Peso |
Volume |
Altezza vuota (lunghezza) |
Altezza di riempimento (lunghezza) |
Max Diam ( ø) |
Peso a secco senza accessori |
| HM-1T |
1,000 kg / 2,204 libbre |
1,000 L / 1 m3 / 264 USG |
2.52 m / 8.27 ft |
2.23 m / 7.33 ft |
1.39 m / 4.56 ft |
36 kg / 80 libbre |
| HM-2T |
2,000 kg / 4,409 libbre |
2,000 L / 2 m3 / 528 USG |
2.87 m / 9.41 ft |
2.6 m / 8.5 ft |
1.65 m / 5.43 ft |
41 kg / 90 libbre |
| HM-3T |
3,000 kg / 6,613 libbre |
3,000 L / 3 m3 / 792 USG |
3.38 m / 11.11 ft |
2.97 m / 9.75 ft |
1.82 m / 6.0 ft |
50 kg / 110 libbre |
| HM-4T |
4,000 kg / 8,818 libbre |
4,000 L / 4 m3 / 1,056 USG |
3.41 m / 11.22 ft |
30,07 m / 10,1 ft |
10,88 m / 6,16 ft |
64 kg / 141 libbre |
| HM-5T |
5,000 kg / 11,023 libbre |
5,000 L / 5 m3 / 1,320 USG |
4.14 m / 13.60 ft |
3.52 m / 11.58 ft |
2.13 m / 7.0 ft |
80 kg / 176 libbre |
| HM-6T |
6,000 kg / 13,227 libbre |
6,000 L / 6 m3 / 1,585 USG |
4.39 m / 14.41 ft |
3.91 m / 12.83 ft |
2.28 m / 7.48 ft |
86 kg / 189 libbre |
| HM-8T |
8,000 kg / 17.636 libbre |
8,000 L / 8 m3 / 2,113 USG |
4.54 m / 14.91 ft |
30,93 m / 12,91 ft |
2.52 m / 8.27 ft |
104 kg / 230 libbre |
| HM-10T |
10,000 kg / 22,046 libbre |
10,000 L / 10 m3 / 2,641 USG |
5.18 m / 17.0 ft |
4.49 m / 14.75 ft |
2.70 m / 8.90 ft |
130 kg / 286 libbre |
| HM-12.5T |
12,500 kg / 27.558 libbre |
12,500 L / 12,5 m3 / 3,302 USG |
5.43 m / 17.91 ft |
4.62 m / 15.16 ft |
2.86 m / 9.39 ft |
154 kg / 340 libbre |
| HM-15T |
15,000 kg / 33,069 libbre |
15,000 L / 15 m3 / 3,962 USG |
6.24 m / 20.50 ft |
50,48 m / 18,00 ft |
2.95 m / 9.70 ft |
159 kg / 350 libbre |
| HM-20T |
20,000 kg / 44,100 libbre |
20,000 L / 20 m3 / 5,283 USG |
6.78 m / 22.25 ft |
60,04 m / 19,83 ft |
3.42 m / 11.25 ft |
224 kg / 492 libbre |
| HM-25T |
25,000 kg / 55,115 libbre |
25,000 L / 25 m3 / 6,604 USG |
7.51 m / 24.66 ft |
6.40 m / 21.0 ft |
30,75 m / 12,33 ft |
315 kg / 695 libbre |
| HM-35T |
35,000 kg / 77,161 libbre |
35,000 L / 35 m3 / 9,246 USG |
80,07 m / 26,50 ft |
7.11 m / 23.33 ft |
3.91 m / 12.83 ft |
417 kg / 920 libbre |
| HM-40T |
40,000 kg / 88,184 libbre |
40,000 L / 40 m3 / 10,566 USG |
8.71 m / 28.58 ft |
7.72 m / 25.33 ft |
40,07 m / 13,36 ft |
440 kg / 970 libbre |
| HM-50T |
50,000 kg / 110,231 libbre |
50,000 L / 50 m3 / 13,208 USG |
80,99 m / 29,50 ft |
70,77 m / 25,50 ft |
4.56 m / 14.96 ft |
544 kg / 1200 libbre |
| HM-100T |
100,000 kg / 220,462 libbre |
100,000 L / 100 m3 / 26.420 USG |
11.27 m / 37.00 ft |
100,00 m / 32,9 ft |
5.65 m / 18.56 ft |
952 kg / 2100 libbre |
Caratteristiche
Formulazione di tessuti migliorati con biocidi per uso marino
Le lunghe durate di impiego tipiche delle operazioni offshore espongono i sacchetti d'acqua a condizioni ambientali che accelerano il degrado dei tessuti industriali convenzionali. Hongruntong Marine addresses this challenge through a proprietary PVC compounding process that incorporates a multi-component biocide system specifically selected for its efficacy against the marine fouling organisms prevalent in tropical and subtropical waters.
Progettazione dell'occhio di sollevamento resistente alla stanchezza per carico dinamico
Gli occhi di sollevamento di un sacchetto di prova per gru offshore sono sottoposti a condizioni di carico sostanzialmente diverse da quelle riscontrate nelle applicazioni a terra.oscillazione di carico indotta dal vento, e la risposta dinamica della struttura della gru introduce componenti di sollecitazione ciclica che possono innescare la fatica di crepe in attrezzature di sollevamento inadeguatamente progettate.
Tabelle di volume di riempimento calibrate per l'acqua di mare
Il rapporto tra volume di riempimento e peso in sospensione dipende dalla gravità specifica del mezzo di riempimento,una variabile non contabilizzata nelle capacità nominali delle borse d'acqua genericheLa gravità specifica dell'acqua di mare varia notevolmente negli oceani del mondo, da circa 1.020 nelle regioni di deflusso salmastra dei principali delti fluviali a 1.035 nelle acque altamente saline del Golfo Persico e del Mar Rosso.
Sistema di riempimento e scarico rapido
The compressed operational timelines characteristic of offshore maintenance campaigns demand that load testing activities be completed with minimum interruption to the primary mission of the installation. A drillship or production platform generating daily operating revenues measured in hundreds of thousands of dollars cannot tolerate extended periods of crane unavailability while test weights are laboriously filled through undersized hose connections.
Applicazioni
Ricertificazione delle gru a piedistallo offshore
Gli impianti offshore sono dotati di gru montate su piedistallo che forniscono l'unico mezzo di trasferimento del carico tra l'impianto e le navi di rifornimento in visita.Queste gru sono in genere destinate a capacità comprese tra 15 tonnellate su piattaforme satellitari più piccole e oltre 100 tonnellate su grandi unità di produzione galleggianti, e operano in un ambiente che non perdona i guasti meccanici.
Prova di carico da davit su unità di produzione galleggianti
Floating production storage and offloading vessels and other offshore floating installations are equipped with totally enclosed motor-propelled survival craft that are deployed by gravity or stored-energy davit systemsQueste imbarcazioni di sopravvivenza sono l'ultima linea di difesa dell'impianto in caso di emergenza che richieda l'abbandono.e i loro dispositivi di lancio devono essere mantenuti in uno stato di prontezza che garantisca un'implementazione affidabile in tutte le condizioni di trim e tacco della nave..
Attività di sostegno alla costruzione sottomarina
L'installazione di collettori sottomarini, terminali delle tubature, ancore di aspirazione,e altre infrastrutture pesanti dei fondali marini spesso richiedono l'uso di zavorra temporanea per regolare la galleggiatura o il rivestimento della nave di installazione o della struttura in fase di installazioneIl controllo preciso del peso immerso è fondamentale per il successo di queste operazioni. as an under-ballasted structure may exhibit uncontrolled motions during descent through the water column while an over-ballasted structure may exceed the capacity of the deployment crane or impose unacceptable loads on the installation vessel's motion compensation system.
Perché scegliere Hongruntong Marine
DNV riconoscimento della società di omologazione e classificazione
I sacchetti d'acqua Hongruntong Marine hanno ottenuto la certificazione di omologazione da parte della DNV, confermando che il design, i materiali,i processi di produzione sono conformi ai requisiti applicabili della norma DNV per la certificazione n.Il processo di omologazione ha comportato una revisione completa dei nostri calcoli di progettazione, delle specifiche dei materiali, delle procedure di saldatura,e documentazione di garanzia della qualità del personale tecnico della DNV.
Capacità globale di logistica e di consegna offshore
The successful execution of an offshore load testing campaign requires not only a capable product but also a reliable logistics chain that ensures the product arrives at the offshore location on schedule and in serviceable conditionHongruntong Marine ha una rete di partner di spedizione specializzati nelle esigenze uniche del supporto logistico offshore.
Supporto tecnico per configurazioni di prova non standard
Il catalogo di prodotti standard di Hongruntong Marine si occupa della maggior parte delle applicazioni di prova del carico incontrate nelle operazioni marittime di routine.I nostri clienti presentano occasionalmente esigenze che escono dall'ambito dell'offerta standard di prodotti.
Programmi di ricertificazione in servizio e di estensione della durata
L'investimento in capitale rappresentato da un inventario completo dei sacchetti d'acqua per la prova di carico può essere notevole,in particolare per gli operatori con flotte di gru di grandi dimensioni o per le società di servizi che forniscono test di carico come servizio commerciale;Hongruntong Marine sostiene i nostri clienti nel massimizzare il ritorno su tale investimento attraverso un programma strutturato di ricertificazione e proroga della vita.
Domande frequenti
1I sacchetti dell'acqua di Hongruntong Marine possono essere riempiti con acqua di mare direttamente dall'oceano senza filtraggio o trattamento?
Sì, i sacchetti d'acqua Hongruntong Marine sono progettati e costruiti per tollerare il riempimento diretto con acqua di mare non filtrata.Il rivestimento interno in PVC è chimicamente inerte rispetto ai sali e minerali disciolti presenti nell'acqua di mare, e ampi test di laboratorio hanno confermato che il contatto prolungato con l'acqua di mare non provoca l'estrazione del plastificante, la degradazione dei polimeri,o qualsiasi altro meccanismo che possa compromettere l'integrità del rivestimento o del tessuto sottostante.
2Qual è la durata di vita prevista di un sacchetto d'acqua Hongruntong Marine in servizio offshore regolare?
La durata di vita di un sacchetto d'acqua dipende da molti fattori, tra cui la frequenza di utilizzo, la cura esercitata durante la manipolazione e la conservazione,le condizioni ambientali a cui è esposta la borsa, e la natura dei mezzi di riempimento impiegati. Hongruntong Marine water bags in offshore service with a major North Sea operator have accumulated over 500 documented fill-drain cycles across a seven-year period without any measurable degradation in mechanical properties or reduction in safe working load.
3I sacchetti d'acqua Hongruntong Marine sono adatti per l'uso in aree pericolose in cui possono essere presenti atmosfere infiammabili?
I materiali di costruzione dei sacchetti per l'acqua Hongruntong Marine sono intrinsecamente non scintillanti e non presentano un rischio di infiammazione in normali condizioni di utilizzo.Il substrato del tessuto e il rivestimento in PVC sono elettricamente non conduttivi e non accumulano carica statica durante le operazioni di riempimento con acqua, poiché l'elevata costante dielettrica dell'acqua e il contatto intimo tra l'acqua e l'interno del sacchetto forniscono un percorso continuo per la dissipazione della carica.
4Quali documenti vengono forniti con ogni sacchetto dell'acqua della Hongruntong Marine?
Ogni sacchetto d'acqua è fornito con un pacchetto completo di documentazione che fornisce al cliente la completa tracciabilità dei materiali e dei processi di produzione,nonché prove oggettive della capacità nominale del sacchetto e provaIl pacchetto include un certificato di conformità che conferma che il sacchetto è stato fabbricato in conformità alle specifiche di progettazione e alle procedure di garanzia della qualità applicabili.
5Come vengono confezionati i sacchetti d'acqua per la spedizione verso le località offshore?
Water bags are folded to a compact configuration following a standardized folding pattern that minimizes creasing and prevents the formation of sharp bends that could initiate stress cracking in the fabric coating. Il sacchetto pieghevole è inserito in un sacchetto di trasporto in polietilene tessuto pesante che fornisce protezione contro abrasione, esposizione ai raggi UV,e contatto accidentale con oggetti taglienti durante il trasporto e lo stoccaggio intermedio.
